電子陶瓷的發展趨勢及應用

電子陶瓷按功能和用途可以分為：絕緣裝置瓷、電容器瓷、鐵電陶瓷、半導體陶瓷和快離子陶瓷[2]。

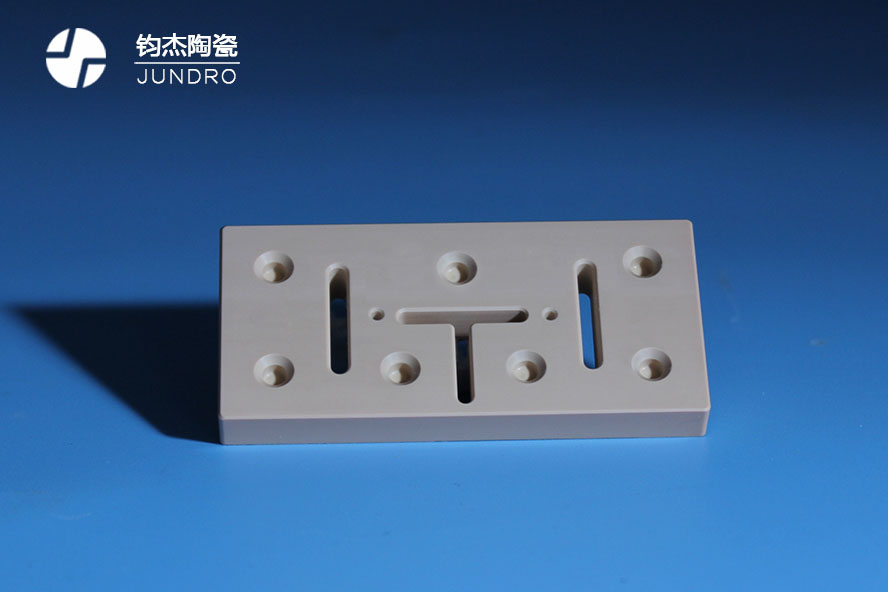

1.1 絕緣裝置瓷
絕緣裝置瓷，具有優良的電絕緣性能，用于電子設備和器件中的結構件、基片和外殼等的電子陶瓷。絕緣裝置瓷件包括各種絕緣子、線圈骨架、電子管座、波段開關、電容器支柱支架、集成電路基片和封裝外殼等[3]。
1.2 電容器陶瓷
電容器陶瓷是指用作電容器介質的電子陶瓷，這類陶瓷用量最大、規格品種也最多，主要有高頻、低頻電容器瓷和半導體電容器瓷。高頻電容器瓷屬于Ⅰ類電容器瓷，主要用于制造高頻電路中的高穩定性陶瓷電容器和溫度補償電容器。構成這類陶瓷的主要成分大多是堿土金屬或稀土金屬的鈦酸鹽和以鈦酸鹽為基的固溶體[4]。
1.3 鐵電/壓電陶瓷
鐵電陶瓷是以鐵電性晶體為主晶相的電子陶瓷，已發現的鐵電晶體不下千種，但作為鐵電陶瓷主晶相的主要有鈣鈦礦或準鈣鈦礦型的鐵電晶體或固溶體。在一定的溫度范圍內晶體中存在著可隨外加電場而轉變方向的自發極化，這就是晶體的鐵電性。鐵電陶瓷功能多、用途廣，利用其壓電特性可以制成壓電器件，這是鐵電陶瓷的主要應用，因而常把鐵電陶瓷稱為壓電陶瓷[2]。
壓電陶瓷在功能陶瓷范圍中占有極其重要地位，常用的壓電元件：傳感器、驅動器、報警器、音響設備、醫療診斷設備等。壓電陶瓷作為敏感材料時可制作壓電地震儀，從而有效預測地震，減少損失；利用壓電效應制作的壓電驅動器是微電子、精密機械和生物工程等領域的重要器件。當壓電陶瓷用作超聲波發射器時，可用于海洋探測、水中導航、超聲清洗、醫學成像以及固體探傷、超聲疾病治療等方面。利用壓電陶瓷蜂鳴器、超聲顯微鏡、壓電換能器、壓電點火器等可用來作遙測和遙控系統。此外，壓電陶瓷還在精密儀器、自動控制航天航空、辦公自動化、微型機械系統、精密定位等領域具有廣泛的應用[1]。
1.4 半導體陶瓷
半導體陶瓷是指采用陶瓷工藝成型的多晶陶瓷材料，它與單晶半導體不同，存在大量晶界，晶粒的半導體化也是在燒成工藝過程中完成的。半導體陶瓷品種繁多，比如熱敏、濕敏、氣敏、壓敏及光敏電阻器等[2]。半導體陶瓷除了氧化物陶瓷、氮化物陶瓷、碳化物陶瓷等由一種化合物構成的單相陶瓷以外，還有由兩種或兩種以上的化合物構成的復合陶瓷。
熱敏電阻元件被廣泛應用于工業電子設備及家用電器產品中，其中正溫度系數熱敏電阻材料(PTC)陶瓷應用領域十分廣闊。PTC熱敏陶瓷材料目前主要是鈦酸鋇，利用其特性可以作為自控型發熱元件，還可用做對特定溫度敏感的元件，以及延時開關、過流保護、測溫等方面的元件；濕敏陶瓷由金屬氧化物組成，如SnO2、ZrO2基等，濕度傳感器在電子、食品、紡織工業及各種空調設備、集成電路內非破壞性濕度檢測等場合應用十分廣泛；壓敏陶瓷是一類應用極為廣泛的敏感材料，主要應用在主要在超導移能、高壓穩壓，無間隙避雷器等方面[1]。
1.5 快離子陶瓷
快離子陶瓷即快離子導電的電子陶瓷，具有快速傳遞正離子的特性，其典型代表是β-Al2O3，它具有很多不同于電子導體的用途[3]。例如在固體電子器件及各種電池的隔膜材料中的應用，其中已實用化的有常溫一次電池、燃料電池、蓄電池、庫侖計、氣敏傳感器、可變電阻器、電積分器，雙層電容器等。

02
電子陶瓷材料及其元器件
2.1 高壓陶瓷
超、特高壓交直流用棒形支柱絕緣子和瓷套（空心絕緣子）是超、特高壓交直流電網輸變電用的關鍵元件[5]。國外棒瓷生產企業主要有日本特殊陶業株式會社(NGK)和美國拉普公司，瓷套生產企業主要是NGK和美國PPC公司。國內棒瓷生產企業有唐山電瓷、撫順高科、西安電瓷研究所、中瓷高新等，瓷套生產企業有華鑫電瓷、撫順高科和西安電瓷等。
2.2 光纖陶瓷插芯
光纖陶瓷插芯是光纖連接器的核心部件，廣泛應用于通信、局域網、光纖到戶、高質量視頻傳輸、光纖傳感、測試儀器儀表等[5]。全球主要光纖陶瓷插芯生產企業有中三環集團、深圳太辰光通信、京瓷、日本Adamant，韓國大源以及中國臺灣富士康等。
2.3 燃料電池隔膜板
燃料電池隔膜板是固體氧化物燃料電池的核心部件，其主要作用是在陰極與陽極之間傳遞氧離子和對燃料及氧化劑進行有效隔離[5]。其代表企業是美國Bloom和中國的三環集團。
2.4 MLCC電容器
片式多層陶瓷電容器(MLCC)是由印好電極（內電極）的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層（外電極），從而形成一個類似獨石的結構體，故也叫獨石電容器。MLCC是電容器市場中最為主流的產品，是全球市場占有率最高的電容器產品。目前全球主要的MLCC生產國包括日本、韓國、美國和中國。日本的主要生產企業有村田、京瓷、太陽誘電以及電氣化學TDK等。國內MLCC陶瓷電容器生產企業主要是風華高科、三環集團、深圳宇陽科技等。
2.5 微波介質陶瓷
微波介質陶瓷，是指應用于微波頻段電路中作為介質材料并完成一種或多種功能的陶瓷材料。微波介質陶瓷作為一種新型電子材料，具有高介電常數、低介電損耗、溫度系數小等優良性能，在現代通信中被用作諧振器、濾波器、介質基片、介質天線、介質導波回路等，廣泛應用于微波技術的許多領域，如移動電話、汽車電話、無繩電話、電視衛星接收器、衛星廣播、雷達、無線電遙控[6]。微波陶瓷材料和器件的主要生產企業有日本村田公司、德國EPCOS公司、美Trans-Tech公司等[5]。
03
電子陶瓷的產業概況
近年來，我國電子陶瓷市場規模穩定增長，2015年我國電子陶瓷行業市場規模約397億元，2019年市場規模約為641億元。全球電子陶瓷市場主要參與者包括村田、京瓷、德山化工、住友化學、Sakai化學、Ferro、NCI、富士鈦、共立、東邦、TDK、Coorstek、羅杰斯、CeramTec等。從市場格局來看，電子陶瓷一些核心技術掌握在歐美、日韓廠商中，其中，日本在電子陶瓷材料領域中一直以門類最多、產量最大、應用領域最廣、綜合性能最優著稱，占據了世界電子陶瓷市場50％的份額。美國電子陶瓷約占全球市場份額的30%，雖然美國先進陶瓷技術居全球前位，但是其產業發展進程慢于日本。歐洲電子陶瓷約占全球份額的10%。
在先進陶瓷工藝中，粉體制備是最核心的技術之一。高純、超細、高性能陶瓷粉體制造技術是制約我國先進電子陶瓷產業發展的主要瓶頸。全球約65%的電子陶瓷粉被日本企業壟斷，日本Sakai是全球最大的電子陶瓷粉體材料生產商，全球市場份額約28%，其次是美國Ferro及日本化學NCI，分別占比約28%、14%。
國瓷材料、日本FujiTi、日本共立、日本東邦分別占10%，9%，8%和6%左右。
04
電子陶瓷的應用前景
4.1 3C電子領域
近年來，集計算機、通信、消費類電子于一體的數字3C產品得到了快速的發展。3C產業的高速發展，極大的推動著電子基礎產品和元器件的同步協調發展，也對電子元器件的基礎材料——信息功能陶瓷提供了良好的發展機遇。
在3C電子領域，電子陶瓷主要應用于手機及智能手表的穿戴。現今，我國已經進入5G全面建設階段，5G手機將迅速普及，預計2019-2023年全球5G手機滲透率由0.9%增長至51.4%；同時，智能穿戴市場興起，預計2020-2022年中國可穿戴設備出貨量由8847萬臺增長至11380萬臺，市場規模由473億元增長至607億元。
4.2 5G基站領域
陶瓷插芯的主要應用領域?yàn)楣饫w連接器（72%）、其他光無源器件（25%）、光有源器件（3%）。與其他光纖插芯材質如氧化鋁、玻璃、模塑等相比，光纖陶瓷插芯與石英光纖熱匹配性更好，理化性能更穩定，因此成為主流材質。光纖陶瓷插芯主要應用領域包括基站建設、光纖到戶、IDC搭建等。
微波介質陶瓷濾波器具有高Q值，低插損，高介電，小尺寸、輕量化和低成本的優勢，有望成為5G基站主流解決方案。隨著5G商用的推進，5G基站建設也將迎來建設高峰，據預測，5G基站數目將是4G基站的1.5倍，這一領域的需求將迅速帶動光纖陶瓷插芯、陶瓷介質濾波器的市場增長。

5G陶瓷介質濾波器

電子陶瓷的發展趨勢
5.1 器件微型化
隨著移動通信和衛星通信的迅速發展，對器件小型化、微型化的要求越來越迫切，而電子元器件特別是大量使用的以電子陶瓷材料為基礎的各類無源元器件，是實現整機小型化、微型化的主要瓶頸[7]。目前元器件研究開發的一個重要目標是微型化、小型化，其市場需求也非常大；片式化功能陶瓷元器件占據了當前電子陶瓷無元器件的主要市場；比如片式電感類器件、片式壓敏電阻、片式多層熱敏電阻、多層壓電陶瓷變壓器等。
5.2 技術集成化
多種技術的集成化是電子陶瓷材料制備技術的新發展趨勢，比如納米陶瓷制備技術及納米級陶瓷原料、快速成形及燒結技術、濕化學合成技術等都為開發高性能電子陶瓷材料打下了基礎。隨著多功能化、高集成化、全數字化和低成本方向發展，很大程度上推動了電子元器件的小型化、功能集成化、片式化和低成本及器件組合化的發展進程[2]。
5.3 功能復合化
在激烈的信息市場的競爭中，單一性能的電子陶瓷器件逐漸失去了競爭力，利用陶瓷、半導體及金屬結合起來的復合電子陶瓷是開發各種電子元器件的基礎，它是發展智能材料和機敏材料的有效途徑，同時也為器件與材料的一體化提供重要的技術支持[1]。
5.4 產品高頻化
移動通信和遠距離通信技術的快速發展，對微波陶瓷介質材料及其微波諧振器，微波濾波器、微波電容器等提出了廣闊的市場需求，高頻化是數字3C產品發展的必然趨勢[7]。
5.5 環保無害化
近年來，隨著人類社會的可持續發展以及環境保護的需求，發達國家致力研發的熱點材料之一就是新型環境友好的電子陶瓷[1]。例如，壓電陶瓷均含有大量的鉛，制造過程會導致環境污染，為了減少污染，國內外科研人員開展了無鉛系壓電陶瓷的研究。
